MIX3008 F类音频功率放大器应用参考

文章来源：更新时间：2012/11/18 11:43:00

产品概述

MIX3008是一颗F类音频功率放大器。MIX3008采用F类音频功放架构，彻底解决了传统D类放大器对FM功能的干扰问题。MIX3008优秀“劈啪-喀哒”（Pop-Click）杂音抑制能力，简化了在便携式系统中应用。MIX3008具有关断，静音和模式选择端口。适应各种复杂的应用环境。

评估板规格

电源接口：6.5mm电源插口（电极内正外负）

电压：2.5V-5V

电流：最大2.5A

音频输入：3.5mm立体声音频插口

输出接口：2.54mm间距排针

输出功率：3.1W X 2 (R_L=4 Ω，VDD=5V，THD+N＝10%)

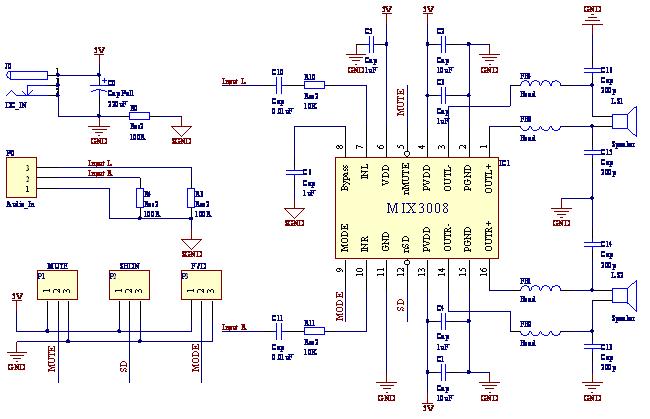

评估板线路图

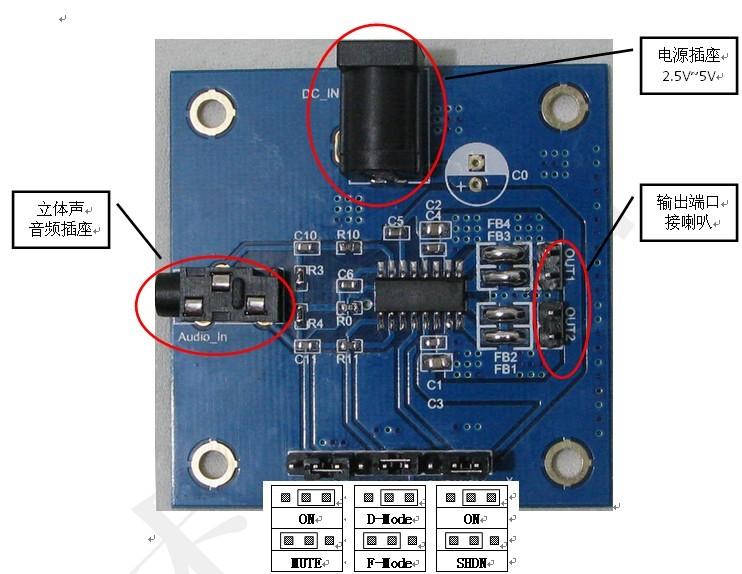

评估板照片及说明

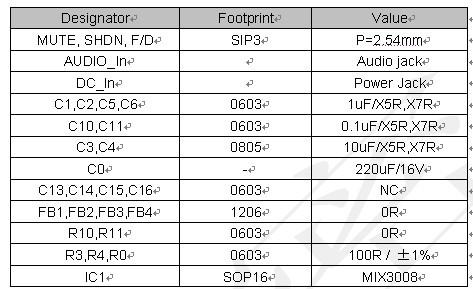

评估板元件列表

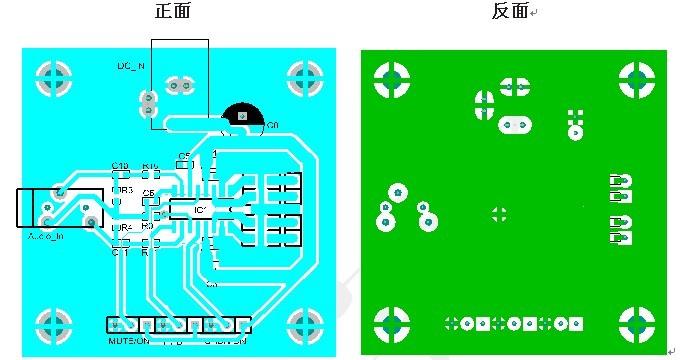

评估板PCB走线

我司长期致力于功放IC 的销售推广，详细的产品资料请查阅：http://www.szczkjgs.com/product_1001.htm
