1.PAM8403/CS8403应用电路

注：切换耳机的控制引脚Pin 9（HP-IN）外接的两电阻R1，R2推荐值R1=51kΩ, R2=330kΩ;

2.关于关机控制脚Pin 12（/SD）和静音控制脚Pin 5(/MUTE)应用问题
/SD和 /MUTE两个不同的概念：/SD是控制IC工作和关机两种状态，在关机（SHUTDOWN）状态真正实现超低功耗（电流1uA以下）；而/MUTE是控制IC内部放大器的增益无穷小，静态电流却变化不大，一直耗电。
虽然控制/SD 和 /MUTE都可以使输出无声；但是最理想，合理的用法应该是控制/SD引脚，在使得输出无声的情况下，又实现低功耗。所以如果只控制/SD
或者 /MUTE其中一个的情况下，建议控制/SD引脚；

3.关于Pin12（/SD），Pin5 (/MUTE)，Pin9（HP-IN）内部上拉和下拉问题
 Pin12（/SD）内部接下拉电阻，作用是/SD引脚悬空或者外部接口处于不定态的时候，芯片自动可靠处于ShutDown状态。故此引脚不能悬空，外部一定要接控制信号或者拉到高电平；
Pin5（/MUTE）内部接上拉电阻，作用是/MUTE引脚悬空的情况下，芯片依然可以正常的工作。
Pin9（HP-IN）内部有下拉电阻，作用是/MUTE引脚悬空或者接地的情况下，芯片工作于BTL输出状态，推动外置喇叭，关闭耳机；

4.几种控制模式应用电路
（1）.用耳机功能，用/SD控制引脚，/MUTE功能不用，如下图：

（2）.用耳机功能，用/MUTE控制引脚，/SD功能不用，如下图：


（3）.不用耳机功能，/MUTE功能不用，/SD功能不用，如下图：

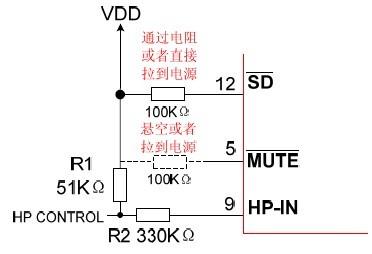

（4）.用耳机功能，/MUTE功能不用，/SD功能不用，如下图：

4.输入电阻，输入电容的取值
（1）.输入电阻Ri的调整：
首先确定总的放大倍数：举例如下：
 PAM8403 ：内部反馈电阻为142k，内部集成的输入电阻为18k，外部接输入电阻为30k，总的放大倍数为 Av = (142k / (18k+30k) )×2=5.92  NS4203:  Ri=240k / 5.92 =40.5k , 可以选取Ri = 39k

（2）.输入电容Ci的取值：
输入电容和输入电阻组成一高通滤波器。截止频率为fc=1/(2π×Ri×Ci)。假如Ri已经确定为39k；那么选取fc=100Hz的时候，推算出输入电容Ci =1/（2π×39k×
100Hz）=0.041uF。可选Ci =0.047uF。

 5.PCB layout 注意事项
要充分发挥PAM8403/CS8403的性能。应用时从以下几个方面可以最大限度降低EMI干扰：
1. 功放输出到喇叭的走线，连线尽量短，尽量宽，而且输出布线，连线尽可能远离敏感信号线（比如FM收音模块天线）和电路。
2. 功放电源脚的去耦电容尽可能靠近芯片引脚。电源线，地线最好采用星形接法，单独从电源输入端引入。
3. 由于空间限制等原因EMI干扰较严重时在输出端加磁珠和电容可以有效抑制EMI干扰。使用时磁珠和电容尽可能靠近芯片引脚。以下是PAM8403/CS8403加了磁珠之后的应用参考电路：
