Linear推出高电压、低噪声、低压差线性稳压器 LT3065，该器件可提供精准、可编程电流限制和电源良好标记。LT3065 在满负载时可传送高达 500mA 输出电流和具有一个 300mV 压差。该器件具有 1.8V 至 45V 的宽输入电压范围，输出电压在 0.6V 至 40V 范围内可调。单个 REF/BYP 引脚电容器实现低噪声工作，在 10Hz 至 100kHz 带宽内仅为 25µVRMS，还提供了基准软启动功能，从而在接通时防止输出电压过冲。输出电压容限非常准确，在整个电压、负载和温度范围内为 ±2%。
LT3065 采用非常小和低成本的 3.3µF 陶瓷输出电容器工作，从而优化了稳定性和瞬态响应。LT3065 PWRGD 标记指示输出稳定。采用一个电阻就可设定精准的外部电流限制 (温度范围内为 ±10%)。此外，该器件的内部保护电路包括电池反向保护、输出反向保护、电流反向保护、折返电流限制和过热限制。该器件的宽输入和输出电压范围、快速瞬态响应、55µA (工作时) 和 <1µA (停机时) 的低静态电流使其非常适合工业电源、航空电子系统电源、汽车电源、需要优化运行时间的电池供电型系统和仪器、以及需要更广泛保护的高可靠性电源。
LT3065 采用耐热性能增强型 10 引线 3mm x 3mm DFN 和 12 引线 MSOP 封装，两款器件的占板面积都很紧凑。E 级和 I 级版本均有现货供应，工作结温范围为 -40°C 至 +125°C，H 级额定工作温度范围为 -40°C 至 +150°C，MP 级版本规定的温度范围为 -55°C 至 +150°C。E 级版本的千片批购价为每片 1.85 美元。
性能概要：LT3065
·输出电流：500mA
·压差电压：300mV
·输入电压范围：1.8V 至 45V
·可编程精准电流限制：±10%
·低静态电流：55µA
·电源良好标记
·低噪声：25µVRMS (10Hz 至 100kHz)
·可调输出电压：0.6V 至 40V
·单个电容器用于实现基准的软起动并降低输出噪声
·输出容差：±2% (在整个电压、负载和温度范围内)
·可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
·电流限制折返保护
·停机电流：<1μA
·反向电池和热限制保护
·10 引线 3mm x 3mm DFN 和 12 引线 MSOP 封装

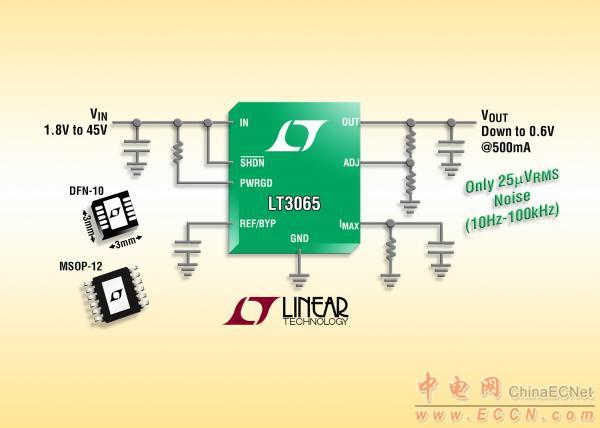

照片说明：具电源良好标记的 45VIN、0.6VOUT、500mA 超低噪声 LDO
|
