德国多特蒙德，艾尔默斯公司（elmos）日前宣布推出一种紧凑型封装的汽车级双天线电源保护芯片。该芯片为天线系统提供静电保护（ESD保护）以及电源对地/电池的短路保护，同时该芯片具备过热保护的功能。通过I2C总线接口，可以非常方便的通过两根数据线对多个不同的器件进行寻址。该芯片采用QFN20L5封装。
该芯片可以用在输入电压从4.5V-25V的天线应用中。芯片把输出端的电压通过电阻分压，然后反馈到芯片内部作为调整的依据，可以独立地输出两路电源，电压范围从3.3 V直至至VBat。
采用QFN的封装形式，使得芯片体积可以做的很小，但却具有全面的诊断功能。由于它采用I2C接口和8位ADC，可对输出电压和电流进行实时监控。同时，它可以对每个输出通道单独设置过压和欠压的阈值，也看根据用户的实际需要，当检测到上述故障的时候自动关机。
输入端的模拟传感器还可以与可编程的数字输出结合起来使用，用于监控第三路天线电源电路或其他功能。
产品特性：
兼容汽车输入电压范围为6V～40V，包括抛负载情况下的电压跳变；
通过电阻分压取样，可编程输出电压范围为3.3V～VBAT，具备可编程软启动功能；
高达200mA的负载电流，可对过流电流以及开路电流的阈值进行编程；
对输入电源有过压/欠压保护、过温和过流、负载开路保护，发生保护的情况下输出故障指示信号；
可控制一个外部双极NPN晶体管的输出，以降低功耗；
集成I2C数字接口，实现对电压以及电流保护幅值的可编程；
控制接口包含数字比较器，可用于其他功能；
8位快速ADC可采集相关的系统电压和电流。
典型应用:
汽车天线模块
导航与无线电设备
通用电压稳压器应用

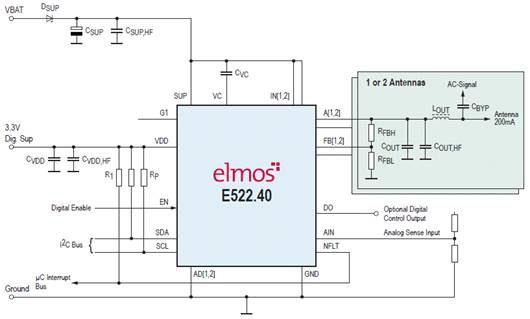

典型应用电路
|
