Linear推出适用于负至负或负至正 DC/DC 转换的同步 PWM 控制器 LT8709。该器件无需复杂的电平转换电路，就能够独特地解决相对于系统地的负电压的调节问题。LT8709 的同步工作意味着，一个高效率 P 沟道 MOSFET 取代了输出二极管，因此提高了效率，允许更大的输出电流 (高达 20A)，而且无需中到大功率应用通常所需的散热器。LT8709 可配置为降压、升压、降压-升压和负输出拓扑，从而使该器件高度通用以适用于多种电源设计。

LT8709 在 -4.5V 至 -80V 输入电压范围内工作，产生 -0.1V 至高达 60V 或 -1.4V 到低至 -80V 的输出电压。其轨至轨输出电流监视器和控制电路使该器件能够配置为电流源。LT8709提供面向慢速变化输入信号和可调欠压闭锁功能的创新性 EN/FBIN 引脚电路。该引脚还用于输入电压调节以避免高阻抗电源崩溃。

固定工作频率可在 100kHz 至 750kHz 范围内选择，并可同步至一个外部时钟。电流模式控制提供卓越的电压和负载调节。在轻负载情况下，LT8709 可配置为强制连续或脉冲跳跃工作模式。其他功能包括电源良好指示器、过热停机和集成的软启动电路。

LT8709 采用 20 引线 TSSOP 封装，千片批购价为每片 3.65 美元。如需更多信息，请登录 www.linear.com.cn/product/LT8709。

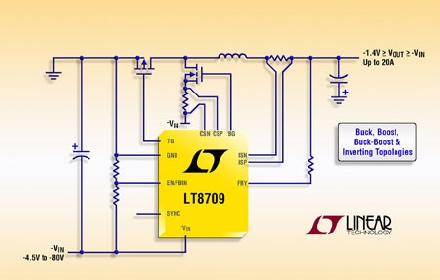

照片说明：负输入多拓扑同步 DC/DC 控制器

性能概要：LT8709

·很宽的负输入范围：-4.5V至 -80V

·降压、升压、降压-升压和负输出拓扑

·输出电压范围：-0.1V 至 60V 或 -1.4V 至-80V

·同步整流

·轨至轨输出电流监视器和控制

·适用于高阻抗输入的输入电压调节

·电源良好指示引脚

·强制连续或脉冲跳跃模式工作

·100kHz 至 750kHz 固定工作频率

·可同步至外部时钟

·避免高阻抗输入电源崩溃

·20 引线 TSSOP 封装
