基于NXP产品的多个智能手机用智能音频功放解决方案
文章来源: 更新时间:2017/7/26 12:54:00

恩智浦(NXP)产品在音响耐用性和EMC性能方面所具有的强大领先优势,推出多个基于NXP芯片的智能音频功放参考方案,力求帮助客户实现手机音质的提升,同时能够节省设计的空间。

此次推出的智能手机用智能音频功放
解决方案包括:

一、基于NXP TFA9888的单声道智能音频方案
二、基于NXP TFA9911的单声道智能音频方案
三、基于NXP TFA9896的立体声智能音频方案
四、基于NXP TFA9890的立体声智能音频方案

一、基于NXP TFA9888的智能手机用单声道智能音频方案

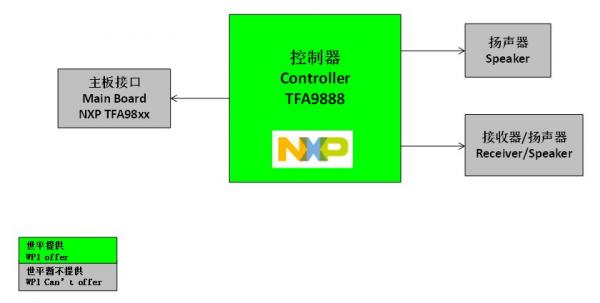

图示1-基于NXP TFA9888的智能手机用单声道智能音频方案系统框架图

功能描述

①   立体声Class-D类智能音频功放
②   能升压到9.5V,将音量抬升
③   实时侦测振幅、温度及腔体环境变化
④   兼容标准声学回声消除
⑤   支持混合侧音

重要特性

①   低RF敏感度
②   高效率和低功耗
③   能极大提升音质的充足余量
④   支持8kHz~48kHz的
采样频率
⑤   可以侦测腔体是否损坏或漏气
⑥   削波抑制

二、基于NXP TFA9911的智能手机用单声道智能音频方案

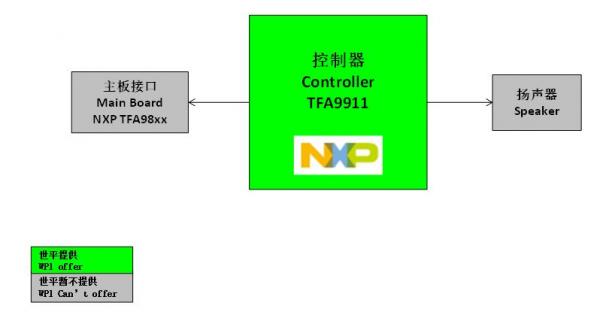

图示2-基于NXP TFA9911的智能手机用单声道智能音频方案系统框架图

功能描述

①   立体声Class-D类智能音频功放
②   能升压到9.5V,将音量抬升
③   实时侦测振幅、温度及腔体环境变化
④   兼容标准声学回声消除
⑤   专用扬声器作为麦克风的反馈路径

重要特性

①   能极大提升音质的充足余量
②   支持8kHz~48kHz的采样频率
③   可以侦测腔体是否损坏或漏气
④   低RF敏感度
⑤   削波抑制

三、基于NXP TFA9896的智能手机用立体声智能音频方案

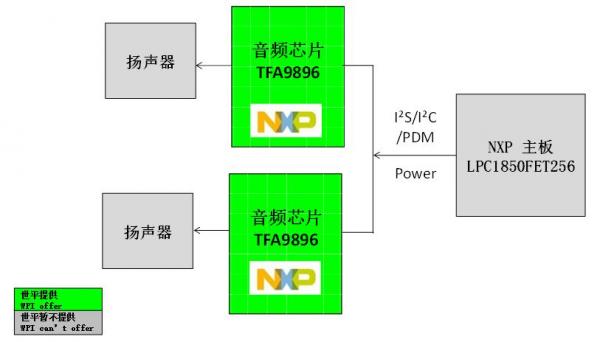

图示3-基于NXP TFA9896的智能手机用立体声智能音频方案系统框架图

功能描述

①   基于NXP TFA9896智能音频系统模块
②   驱动双声道喇叭工作
③   支持I2S音频输入,高保真D类音频输出
④   通过I2C接口对其进行控制
⑤   自适应偏移控制,以保护扬声器振膜

重要特性

①   内置DSP,嵌入扬声器提升和保护算法
②
D类放大器
③   支持8kHz~48kHz的采样频率
④   自适应
DC-DC转换器供电

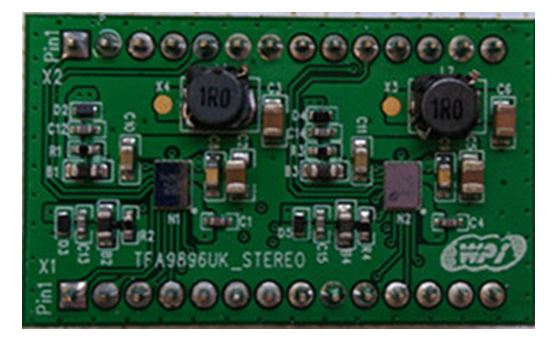

图示4-大联大世平推出基于NXP TFA9896的智能手机用立体声智能音频方案照片

四、基于NXP TFA9890的智能手机用立体声智能音频方案

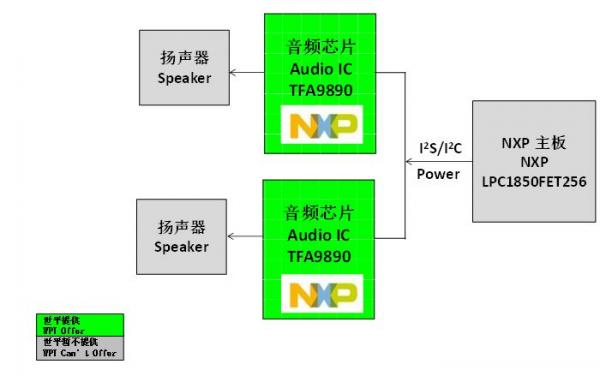

图示5-基于NXP TFA9890的智能手机用立体声智能音频方案系统框架图

功能描述

①   基于NXP TFA9890智能音频系统评估板
②   驱动左右声道喇叭工作
③   支持I2S音频输入,高保真D类音频输出
④   通过I2C接口对其进行控制
⑤   自适应偏移控制,以保护扬声器隔膜

重要特性

①   内置DSP, 嵌入扬声器提升和保护算法
②   D类放大器, 输出功率2.65W
③   支持8kHz~48kHz的采样频率
④   自适应DC-DC转换器供电

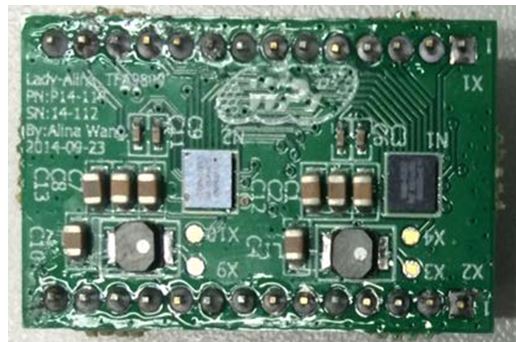

图示6-基于NXP TFA9890的智能手机用立体声智能音频方案照片
