单电源设计简化了电压电平转换应用中的电路板布局
东芝电子元件及存储装置株式会社（“东芝”）宣布推出一批产品，共计有31款支持低工作电压的单电源单门逻辑器件。全新的“7UL1G系列”适用于降压转换（降至0.9V），“7UL1T系列”适用于升压转换（升至1.8V-3.3V），便于用户更轻松地[1]设计用于多电源系统器件上的数据通信控制的电压电平转换。批量生产和发货即日启动。
7UL1G系列支持降压转换至0.9V，7UL1T系列支持升压转换至1.8V-3.3V，实现对多电源系统的逻辑电平和电压电平的简化。
7UL1G系列器件可在0.9V-3.6V电源下运行，且其输入端可耐受3.6V电压。在使用0.9V电源时，单个器件可同时提供0.9V的降压转换与0.9V-3.6V输入信号的逻辑电平转换。
7UL1T系列器件可在2.3V-3.6V电源下运行，且其输入电压阈值可设置为电源电压的50%或更低。在使用3.3V电源时，单个器件可同时提供3.3V的升压转换与1.8V-3.6V输入信号的逻辑电平转换。
东芝的现有产品需要使用双电源（输入侧电源和输出侧电源）电平转换器，为3.3V电压以下的低压系统实现升压转换。全新的7UL1T系列便于用户使用单电源实现电压电平转换，且更简便地设计电压电平转换电路，而无需担心两个电源间的上电时序或电压限制（使用双电源电平转换器时存在的一种限制）问题。
除使用业界标准USV封装外，7UL1T系列还提供fSV封装[2]（目前业界最小型引线型封装）[3] ，有助于节省产品所占用的空间。
应用场合
• 使用多电源系统的设备的数据通信控制电路，例如智能手机、平板电脑、笔记本电脑、数字摄像头、POS机和物联网设备。
|
特点
|
|
• 为低压系统提供单电源电压电平转换：
|
|
从3.6V输入至0.9V输出的降压转换[4]（7UL1G 系列）
|
|
从1.65V输入至3.6V输出的升压转换[5]（7UL1T 系列）
|
|
• 内置断电保护功能[6]
|
|

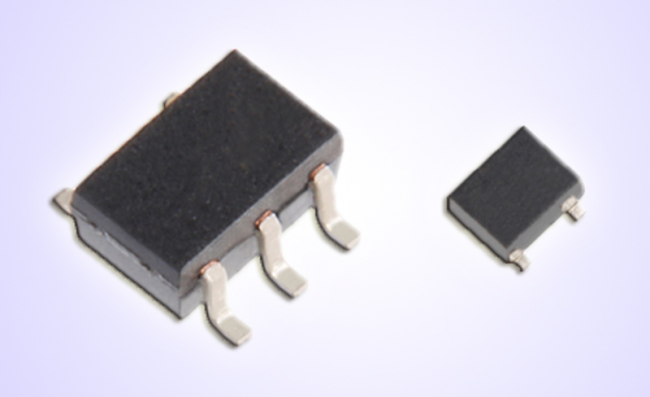

• 两种封装类型：
|
|
fSV封装：业界最小引线型封装
|
|
[封装代码：SOT953，1.0×1.0×0.48mm（典型值）]
|
|
通用USV封装：[封装代码：SOT-353，2.0×2.1×0.9mm（典型值）]
|
|
|
|
主要规格
|
|
系列名称
|
|
7UL1G系列
|
|
7UL1T系列
|
|
工作
范围
|
|
电源电压 VCC (V)
|
|
0.9-3.6
|
|
2.3-3.6
|
| |
输入电压VIN (V)
|
|
0-3.6
|
| |
输出电流IOH, IOL (mA)
@VCC=3.0V
|
|
±8.0
|
|
|
工作温度Topr (℃)
|
|
-40至85
|
|
电气
特性
(@Ta=25 ℃)
|
|
高电平输入电压VIH最小值 (V)
@VCC=3.0-3.6V
|
|
2.0
|
|
1.2
|
| |
低电平输入电压VIL最大值(V)
@VCC=3.0-3.6V
|
|
0.8
|
|
0.5
|
| |
断电泄漏电流IOFF最大值(μA)
|
|
1.0
|
|
|
静态电源电流ICC最大值 (μA)
|
|
1.0
|
|
封装
|
|
fSV
(SOT-953)
|
|
USV
(SOT-353)
|
|
USV
(SOT-353)
|
|
功能
与
产品型号
|
|
与非门
|
|
7UL1G00FS[7]
|
|
7UL1G00FU[7]
|
|
7UL1T00FU[7]
|
| |
或非门
|
|
7UL1G02FS
|
|
7UL1G02FU
|
|
7UL1T02FU
|
| |
反相器
|
|
7UL1G04FS
|
|
7UL1G04FU
|
|
7UL1T04FU[7]
|
| |
与门
|
|
7UL1G08FS
|
|
7UL1G08FU
|
|
7UL1T08FU
|
| |
施密特反相器
|
|
7UL1G14FS[7]
|
|
7UL1G14FU[7]
|
|
―
|
| |
施密特缓冲器
|
|
7UL1G17FS
|
|
7UL1G17FU[7]
|
|
―
|
| |
或门
|
|
7UL1G32FS
|
|
7UL1G32FU
|
|
7UL1T32FU
|
| |
非反相器
|
|
7UL1G34FS
|
|
7UL1G34FU
|
|
7UL1T34FU[7]
|
| |
异或门
|
|
7UL1G86FS[7]
|
|
7UL1G86FU
|
|
7UL1T86FU[7]
|
| |
三态缓冲器(/G)
|
|
7UL1G125FS[7]
|
|
7UL1G125FU[7]
|
|
7UL1T125FU[7]
|
|
|
三态缓冲器(G)
|
|
7UL1G126FS
|
|
7UL1G126FU[7]
|
|
7UL1T126FU[7]
|
|
|
|
|
注：
[1] 与东芝现有产品比较。
[2] 仅针对7UL1G系列提供。
[3] 截至2019年2月28日。东芝调查。
[4] @VCC=0.9V
[5] @VCC=3.6V
[6] 断电保护功能：即使在电源关闭期间其输入／输出端有残留电压（3.6V以内），此功能也能够防止发生功能异常或故障。
[7] 开发中（截至2019年1月）
