东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出型号为“TPD4162F”的高压智能功率器件（IPD）。该器件采用小型表面贴装封装，设计用于空调、空气净化器和泵等产品中的电机驱动。并计划于今日开始出货。

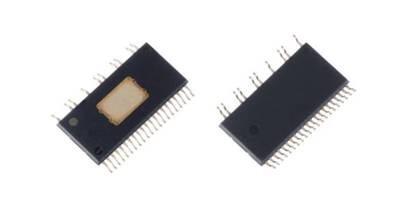

TPD4162F产品示意图
TPD4162F采用新工艺制造，与东芝当前的IPD产品TPD4152F相比可降低功率损耗约10%[1]。这有助于为集成该器件的设备降低总体功率损耗。
TPD4162F具有各种控制电路[2]、输出级安装了IGBT和FRD。其支持从霍尔传感器或者霍尔IC直接驱动带方波输入信号的无刷直流电机，无需PWM控制器IC。与此同时，其各种内置保护电路[3]还减少了外围电路。此外，采用小型表面贴装封装HSSOP31也有助于缩小电机控制电路板的尺寸和高度。
应用：
家电设备的无刷直流电机
・风扇电机（空调、空气净化器、换气扇和吊扇等）
・泵
特性：
・高压：供电电压（VBB）＝600V
・低损耗：额定输出饱和电压（VCE(sat)）＝2.0V（典型值）@IC＝0.5A
FRD正向电压（VF）＝1.5V（典型值）@IF＝0.5A
・小巧纤薄的HSSOP31封装：17.5mm×11.9mm（典型值），t＝2.2mm（最大值）
主要规格：
（@Ta＝25℃）
|
器件型号
|
TPD4162F
|
|
封装
|
HSSOP31
|
|
绝对最大
额定值
|
供电电压VBB（V）
|
600
|
|
输出电流（DC）Iout（A）
|
0.7
|
|
工作范围
|
工作供电电压VBB最大值（V）
|
450
|
|
电气特性
|
输出饱和电压VCE(sat)典型值@IC＝0.5A（V）
|
2.0
|
|
FRD正向电压VF典型值@IF＝0.5A（V）
|
1.5
|
|
保护功能
|
电流限制／过流／热关断／欠压
|
|
库存查询与购买
|
在线购买
|
注释：
[1] 截至2020年5月，东芝测量。（测试条件：VBB＝280V、VCC＝15V、VSP＝4V、fs＝20kHz、Ta＝25℃、Pin＝40W，无风扇、无散热器）
[2]PWM电路、3相解码电路、电平位移高侧驱动电路、低侧驱动电路
[3]电流限制、过流保护电路、热关断电路、欠压保护电路
|
