TAS5805M 具有增强处理能力和低功率损耗的23W、无电感器、数字输入、立体声、闭环D类音频放大器
文章来源:永阜康科技 更新时间:2020/7/17 11:21:00

说明
TAS5805M 是一款高效立体声闭环D 类放大器,可提供具有低功率耗散和丰富声音的低成本数字输入解决方案。该器件的集成音频处理器和96kHz 架构支持高级音频处理流程(包括SRC、每通道15 个BQ、音量控制、音频混合、3 频带4 阶DRC、全频带AGL、THD管理器和电平计)。
TAS5805M 采用TI 的专有混合调制方案,消耗极低的静态电流(13.5V PVDD 下为16.5mA),从而能够延长便携式音频应用中的电池寿命。凭借先进的EMI抑制技术,设计人员可以利用廉价的铁氧体磁珠滤波器来减小布板空间并降低系统成本。

特性
1• 支持多路输出配置
– 2.0 模式(8Ω,21V,THD+N=1%)下可提供
2 × 23W 的功率
– 单声道模式(4Ω,21V,THD+N=1%)下可提
供45W 的功率
• 优异的音频性能
– 1W、1kHz、PVDD = 12V 条件下THD+N ≤
0.03%
– SNR ≥ 107dB(A 加权),噪声级别
< 40μVRMS
• 低静态电流(混合调制)
– PVDD = 13.5V 且使用22μH + 0.68μF 滤波器
的情况下为16.5mA
• 灵活的电源配置
– PVDD:4.5V 至26.4V
– DVDD 和I/O:1.8V 或3.3V
• 灵活的音频I/O
– I2S、LJ、RJ、TDM、3 线制数字音频接口(无
需MCLK)
– 支持32、44.1、48、88.2、96kHz 采样速率
– 可支持音频监控、子通道或回声消除的SDOUT
• 增强的音频处理能力
– 多频带高级DRC 和AGL
– 2×15 个BQ,热折回,直流阻断
– 输入混合器,输出交叉开关,电平计
– 5 个BQ + 单频带DRC + THD 管理器(用于低
音炮通道)
– 声场定位器(SFS) 选项
• 集成式自保护
– 邻近的引脚对引脚短路不会造成损坏
– 过流错误(OCE)
– 过热警告(OTW)
– 过热错误(OTE)
– 欠压/过压锁定(UVLO/OVLO)
• 可轻松进行系统集成
– I2C 软件控制
– 解决方案尺寸更小
– 与开环器件相比,所需的无源器件更少
– 对于PVDD ≤ 14V 的大多数情况,可实现无
电感器操作(铁氧体磁珠)

应用
• LCD 电视、OLED 电视
• 无线扬声器、智能扬声器(带语音助理)
• 条形音箱、有线扬声器、书架立体声系统
• 台式计算机、笔记本电脑
• AV 接收器、智能家居和物联网电器

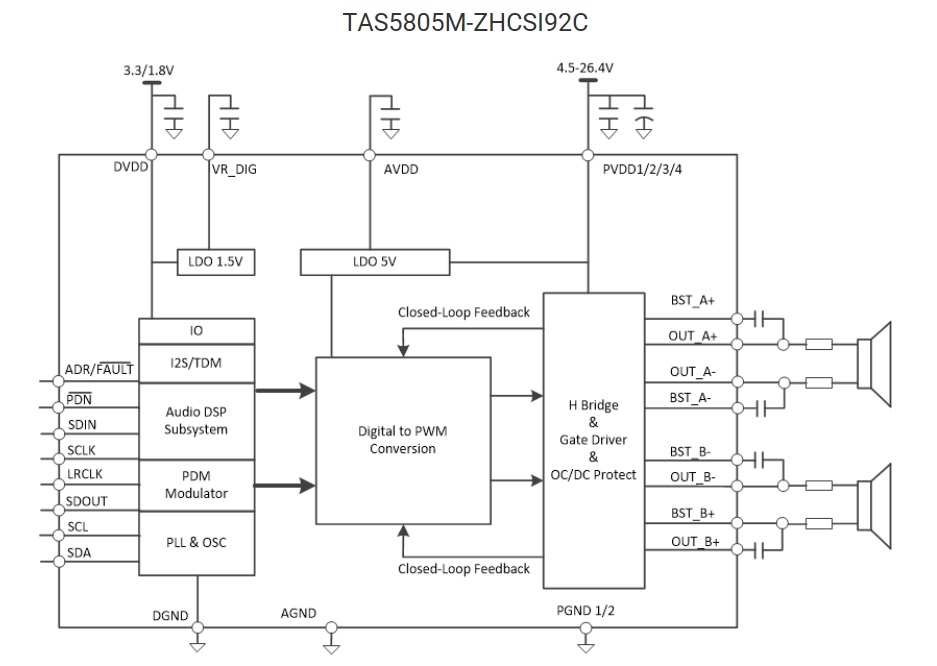

应用原理图

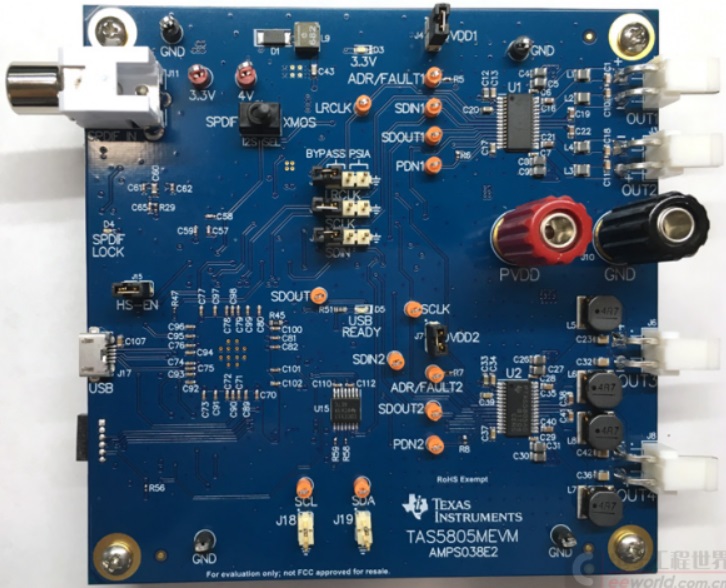

设计套件与评估模块
