概述
M12219是一款面向单电芯22.5W移动电源应用的专用SOC，集成了同步开关升压变换器、电池充放电 管理模块、显示模块、电量计算模块，支持 PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议，并提供输入/输出的过压/欠压、电池过压、过充/过放、NTC 过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路，即可组成支持188-屏显示功能的22.5W多口移动电源。
特点
充放电管理
■ 高效双向电压变换器（开关频率：最大 1MHz）
■ 最大输入/输出功率 22.5W，最高充/放电效率 95%
■ 电芯规格：4.2V / 4.25V / 4.3V / 4.4V / 4.45V
■ 电芯串数：单串 高度集成
■ 支持充电电流自适应，最大充放电电流3A/5A
■ 放电电压精度：10mV，充电电流精度：5mA
■ 支持线损补偿功能
■ 支持 ABCL 口的各种组合，支持双路 C 口
■ 支持带多充电线的充电宝应用
快充协议
■ PD3.0 / PPS、PD2.0
■ QC3.0、QC2.0
■ AFC、FCP、SCP
■ APPLE 2.4A
■ BC1.2 DCP
高度集成
■ 内置环路补偿电路
■ 内置 16-bit 高精度 ADC
■ 内置双路 USB Type-C 接口
■ 集成 IIC 接口，可扩展 MCU
■ 集成 188 屏电量显示和快充指示
安全保护机制
■ 30V 管脚耐压，支持软起动功能
■ 过压/欠压、过充/过放、过流、过温、短路保护
封装形式：
■ QFN-40（5.0×5.0mm，0.4mm pitch）

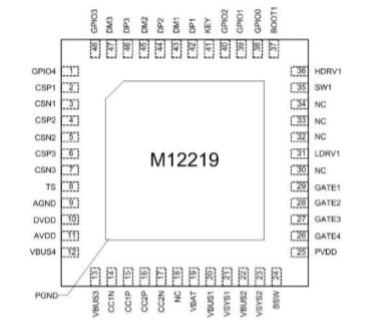

管脚配置图

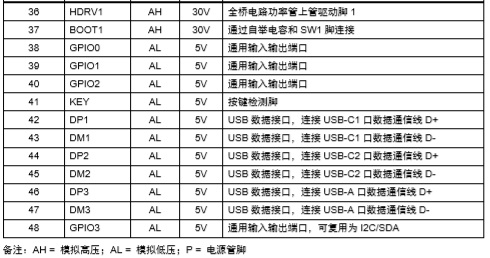

管脚定义

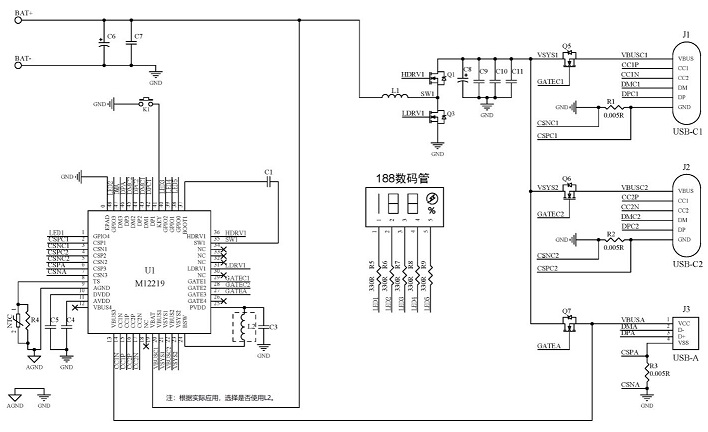

典型应用原理图
注：实际应用原理图以原厂另行提供的原理图为准。
详细的产品资料及销售联络信息请参看：http://www.szczkjgs.com/products_6010.htm
