你是否曾为高能耗、高噪声、高成本的小功率电机设计而烦恼？
当传统方案在效率与稳定性间艰难平衡时——
XZ06GCA60C2DMT以600V/6A全集成IPM架构 ，重新定义性能边界！
高集成·零妥协·易驱动，让小功率电机驱动高效如风，稳如磐石！
01 产品型号
XZ06GCA60C2DMT
02 产品概述：专为小功率家电而生
芯达茂推出的XZ06GCA60C2DMT是新一代高度集成的600V/6A三相全桥智能功率模块（IPM），专为低功率电机驱动场景优化设计。其融合6颗低损耗IGBT功率器件与3路半桥高压栅极驱动电路（HVIC），为白色家电和小型电动工具提供“高能效、低EMI、强保护”的一体化驱动解决方案，彻底简化电机控制系统设计。
03 六大技术亮点：性能与安全的双重突破

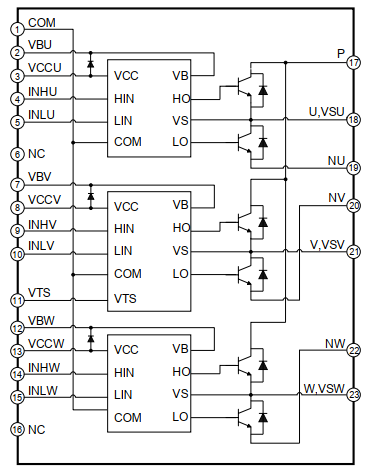

△内部框图
1. 三相全桥智能驱动架构内置6颗600V/6A低损耗IGBT及匹配的快速恢复二极管（FRD），实现高效电能转换，降低开关损耗。
2. 多重防护机制
- 欠压保护：实时监测供电电压，异常时自动关断驱动信号，防止器件损坏；
- 温度实时反馈：内置热敏电阻输出温度信号，支持系统过热预警（如125℃临界保护）。
3. 低EMI优化设计通过门极驱动优化与布局创新，显著降低电磁干扰。
4. 即插即用型接口
- 兼容3.3V/5V MCU 高电平控制信号，无需电平转换电路；
- 集成带限流电阻的自举二极管，简化外围电路设计。
5. 精准电流检测能力每相独立配置负直流端（N端），支持三相电流分时检测，提升变频控制精度。
6. 工业级安全绝缘模块绝缘耐压达1500Vrms/min，满足严苛安规要求。
04 实测表现：高温环境稳定运行
在严苛测试中展现卓越可靠性：
环境温度 55℃
环境湿度 48% RH
IPM外壳温度 125.9℃（持续稳定）
开关循环测试 10次通断无失效
结论：在高温状况下，模块仍保持稳定运行，验证了其热管理能力与稳定性。

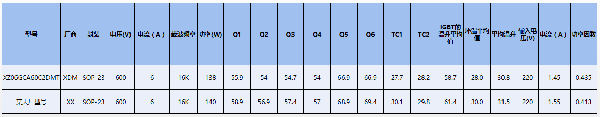

△温升测试结果
△温度测试点
05 应用：赋能千行百业
凭借小巧封装与高集成度，XZ06GCA60C2DMT 可灵活嵌入各类紧凑设备：
XZ06GCA60C2DMT 以 “高集成、高可靠、易设计” 为核心，解决了小功率电机驱动的能效、成本的痛点，助力客户快速开发下一代智能家电产品。
|
