近日，MPS芯源系统（NASDAQ代码：MPWR）发布业界首款支持24V工作电压的20A/25A/30A大电流同步降压DC/DC产品系列——MP2421/22/23/21B/22B。该系列产品具备差分远端采样，集高输入电压、大输出电流、高效率与快速动态响应于一体，并提供引脚兼容的模拟版本及支持I²C/PMBus接口的数字版本，可灵活满足不同系统架构与应用场景需求。
随着消费电子、工业设备及通信网络的持续升级，系统级芯片（SoC）供电需求正快速提升。尤其在高端显示设备领域，4K/8K超高清分辨率、144Hz高刷新率以及高亮度显示等技术不断普及，也显著推高了系统瞬时功耗，对电源系统提出了更高要求。市场对20A至30A大电流、高效率、高瞬态响应的供电方案需求日益增长。为此，MPS推出MP2421/22/23/21B/22B系列产品，为新一代高性能电子设备提供更高性能的供电支持。
业界首款工作电压24V的大电流芯片
MP2421/22/23/21B/22B系列产品支持3.6V-24V 的宽输入电压范围，是全球首款可支持24V工作电压的20A至30A大电流同步降压芯片。随着Type-C供电架构快速普及，越来越多设备母线电压提升至15V- 20V以上，传统方案面临输入范围受限的问题。MP2421/22/23/21B/22B系列产品可直接适配更高母线电压系统，为显示设备、网络终端及工业平台提供更高兼容性与设计灵活性。

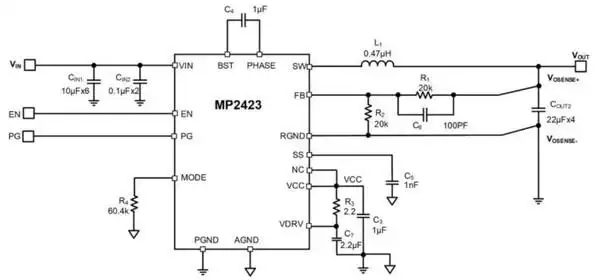

MP2423典型应用原理图
效率高达96%，兼具优异热性能
面对高功率设备日益紧凑的结构设计，散热能力成为系统关键挑战。MP2421/22/23/21B/22B系列产品最高转换效率可达96%，可显著降低功率损耗。在20A负载条件下，芯片温升仅33℃，有效缓解高密度设计中的热管理压力。对于超薄电视、高端显示器及紧凑型通信设备而言，可帮助客户提升整机可靠性并优化内部空间布局。

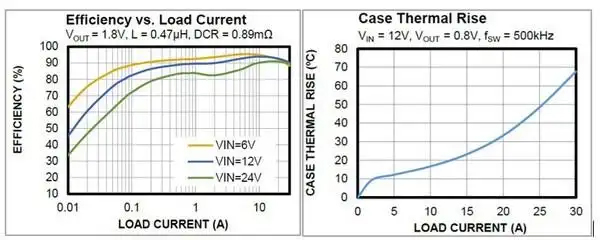

MP2421/22/23/21B/22B系列产品效率负载曲线与温升曲线
差分远端采样（Remote Sense），保障SoC精准供电
在大尺寸SoC或CPU设计中，电源芯片往往与处理器供电脚位存在一定距离，PCB走线压降会影响负载端电压精度。MP2421/22/23/21B/22B系列产品集成了差分远端采样（Remote Sense）功能，通过FB与RGND引脚进行差分电压采样，根据PCB传输线损来动态的调节芯片端的输出电压，保证SOC的供电电压精度。
快速瞬态响应（Fast transient），应对动态负载冲击
AI设备、通信网络及智能电视等应用中，设备负载电流波动非常大，对动态纹波提出了更高要求。MP2421/22/23/21B/22B系列产品具备极快瞬态响应能力，在负载电流突然增加或下降时，可持续稳定为SoC供电，保障系统高速运行与画面处理性能。

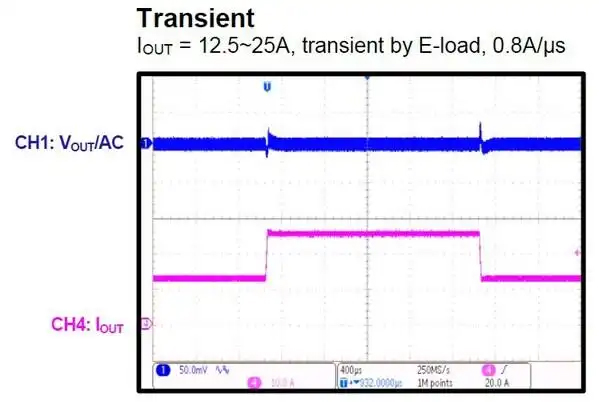

MP2421/22/23/21B/22B系列产品动态负载波形图

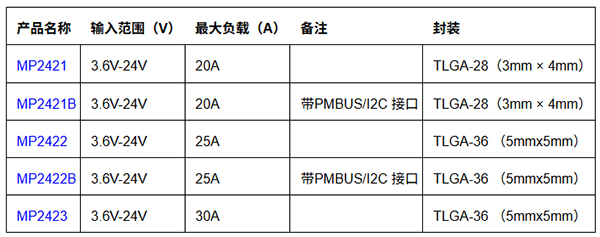

MP2421/22/23/21B/22B系列产品规格参数概览
• 宽输入电压范围：3.6V-24V
• MP2421 /22/23: 20A/25A/30A连续输出电流，25A和30A P2P兼容
• MP2421B/22B带PMBUS/I2C，与模拟版本P2P兼容
• 输出电压从0.4V-5.5V可调
• 差分远端采样
• 1%参考电压精度
• 开关频率可选择 650kHz， 800kHz和1MHz
• PFM/PWM可通过MODE引脚选择
• 超快瞬态响应的自适应COT
• 软启动时间可调
• PG电源故障指示
• 全功能保护：OVP，OCP、UVP、 UVLO、热关机保护
• MP2421/21B：TLGA-28 （3mmx4mm）封装
• MP2422/23/22B：TLGA-36 （5mmx5mm）封装
|
