概要
CS3106T是一款电感式电池均衡芯片。与传统的被动均衡技术不同，CS3106 T采用电感控制架构， 在两节电池之间转移能量，直至两节电池电压达到均衡。得益于开关式的工作架构，大幅降低了传统线性均衡方案中存在的发热与功耗问题； 同时均衡电流不再受封装散热能力的限制，可大幅缩短电池均衡耗时。
CS3106T待机模式下仅从电池抽取2µA的超低电流，可延长电池的存储寿命。两节电池的最终均衡电压精度极高，可提升串联电池组的性能与使用寿命。该芯片也可用于偶数节串联的多节电池组堆叠方案。
CS3106T集成了类似电池充电预调节的保护功能： 当其中一节电池电压远低于另一节时，均衡电流会降至安全水平，直至低压电池电压被充至正常范围。
CS3106T封装形式为极小的DFN2X2_8L封装，其额定的工作温度范围为-40℃~85℃。 DFN2X2_8L封装。
描述
电感式开关控制架构
充电能量传输效率最高可达92%
均衡电压精度最高可达30mV
自动检测电池不平衡状态并自动启动均衡
休眠电源电流低至2µA
可编程均衡电流，最大支持2A
预调节均衡电流功能
工作状态指示功能
电池过压保护功能
支持小尺寸电感
无铅设计，符合RoHS与REACH标准
无卤环保器件
应用
双节电池系统、电池组；电子烟；便携式设备与仪器；电池备用系统等。

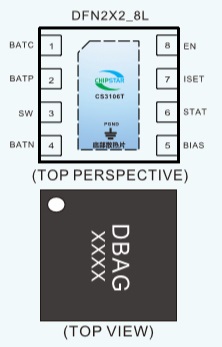

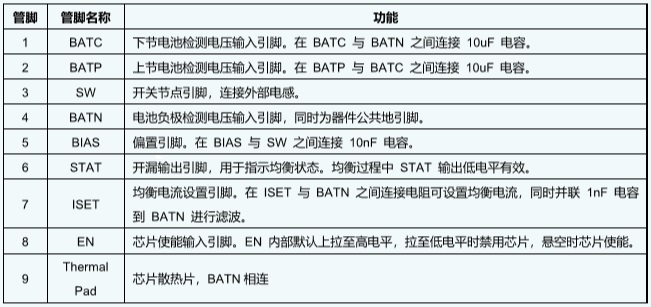

管脚排列及定义

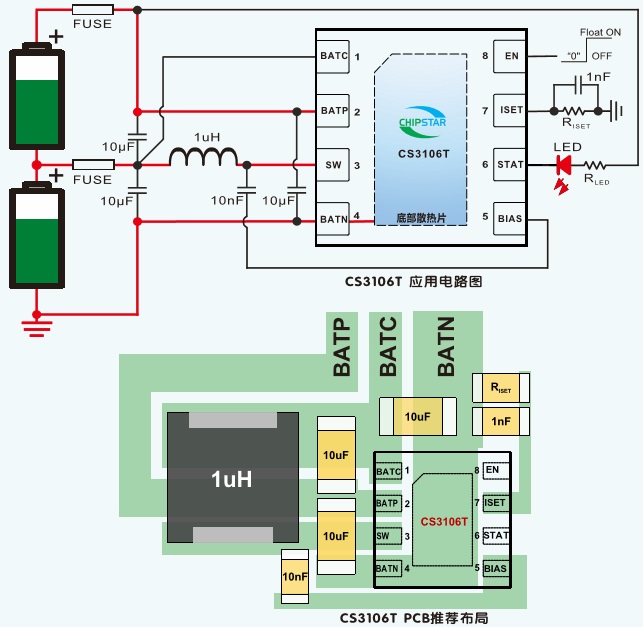

典型应用图
