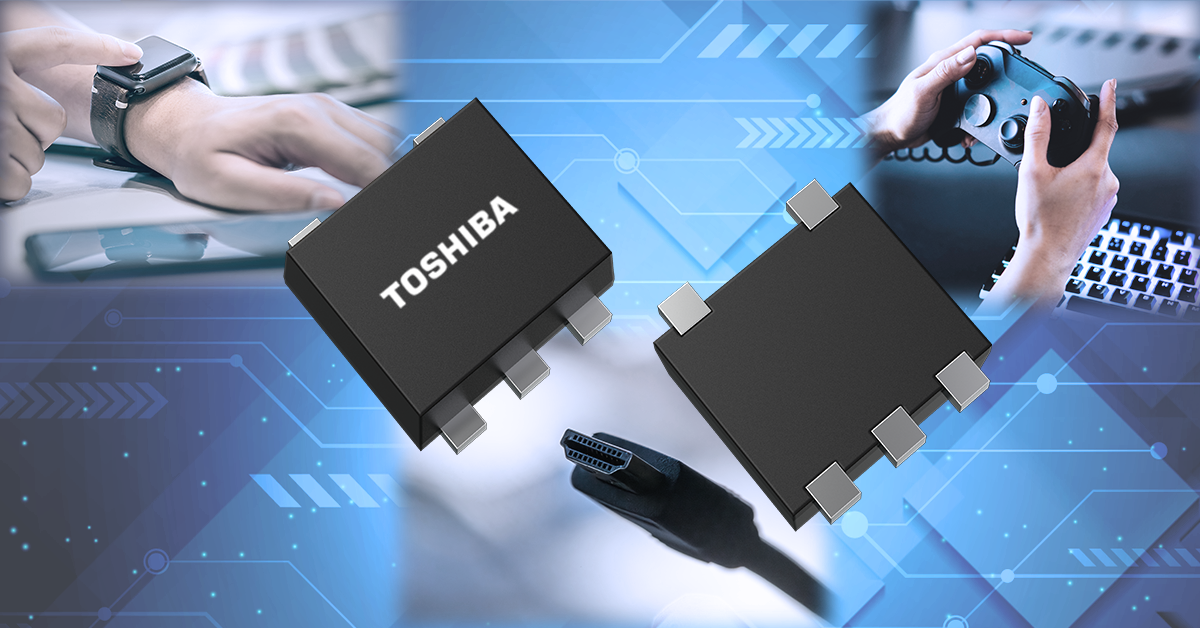

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出TCKE5系列电子保险丝（eFuse IC）四款产品，分别为“TCKE501UA”、“TCKE501UL”、“TCKE502UA”和“TCKE502UL”。该系列集成多种电源线保护功能，并于今日开始出货。新产品的输入电压工作范围为1.7V至5.5V，采用小型SOT-353F（UFV）封装。
随着电子设备向小型化、多功能化和低功耗方向发展，采用低电压电源（包括1.8V电源线）的应用日益增多。为提高系统可靠性，低电压电源线同样需要具备过流和短路保护功能。
TCKE5系列产品的输入电压工作范围为1.7V至5.5V，是东芝电子保险丝IC产品阵容中首批支持1.8V电源线的产品。因此，该系列适用于包括SD存储卡在内的低电压应用。
该系列采用小型、薄型SOT-353F（UFV）封装，有助于缩小PCB安装面积，从而支持可穿戴设备和物联网设备等产品实现节省空间及高密度设计。
除玻璃管保险丝和片式电流保险丝等物理保险丝所提供的短路保护外，TCKE5系列还集成了过流保护功能，可在检测到过流时关断输出。过流检测阈值（IOCP）可通过外部电阻（RILIM）设定，从而根据系统要求配置保护等级。过流保护还设有屏蔽时间[1]，有助于避免瞬态峰值电流造成不必要的关断。这些功能有助于保护后级电路，并提升系统的安全性和可靠性。
该产品系列涵盖了自动重试型（eFuse IC可自动恢复电路运行）和锁存型（需外部信号触发恢复）两种类型，客户可根据系统配置选择合适的产品。该系列还提供不同转换速率设置的产品，客户可选择满足电源时序要求的器件。
未来，东芝将进一步扩充电子保险丝IC产品线，以支持更广泛的设备应用。
- 用于USB设备、HDMI®设备、笔记本电脑和游戏机中的电源电路保护
- 输入电压工作范围：1.7V至5.5V，支持1.8V、3.3V和5V电源线
- 过流保护屏蔽时间：tOCP＝2.4ms（典型值）
- 薄型紧凑SOT-353F封装：2.0mm×2.1mm×0.7mm（典型值）
（除非另有说明，VIN＝3.3V、RILIM＝13.3kΩ、RLOAD＝100Ω、CIN＝COUT＝1μF、Ta＝25°C）
|
器件型号
|
TCKE501UA
|
TCKE501UL
|
TCKE502UA
|
TCKE502UL
|
|
故障响应
|
自动重试型
|
锁存型
|
自动重试型
|
锁存型
|
|
绝对最大额定值
|
输入电压VIN（V）
|
－0.3至6.0
|
|
工作范围
|
输入电压VIN（V）
|
1.7至5.5[2]
|
|
工作结温Tj_opr（°C）
|
－40至125
|
|
输出电流IOUT（A）
|
直流
|
0至1.0
|
|
脉冲
|
0至2.0[3]
|
|
电气特性
|
导通电阻[4]RON（mΩ）
|
VIN＝1.7至5.5V，IOUT＝1.0A
|
典型值
|
75
|
|
最大值
|
100
|
|
过流保护阈值[4]IOCP（A）
|
RILIM＝6.8kΩ，Ta＝－40至125°C
|
最小值
|
0.88
|
|
最大值
|
1.12
|
|
过流保护屏蔽时间[5] tOCP（ms）
|
IOUT＝0至1.5A
|
典型值
|
2.4
|
|
快速跳闸比较器阈值[5] ISHORT（A）
|
典型值
|
2.8
|
|
短路响应时间[5] tSHORT（µs）
|
IOUT＞ISHORT→IOUT＝0A
|
典型值
|
1.3
|
|
开关特性[5]
|
导通上升时间
tR（µs）
|
VIN＝1.8V
|
典型值
|
400
|
750
|
|
VIN＝3.3V
|
典型值
|
600
|
1150
|
|
VIN＝5.0V
|
典型值
|
800
|
1450
|
|
封装
|
名称
|
SOT-353F（UFV）
|
|
尺寸（mm）
|
典型值
|
2.0×2.1×0.7
|
|
库存查询与购买
|
在线购买
|
在线购买
|
在线购买
|
在线购买
|
| |
|
|
|
|
|
|
|
|
|
注：
[1]当电流超过过流检测阈值IOCP时，将在屏蔽时间tOCP后关断输出。
[2]数据表第16节详细说明了使用本产品时应采取的注意事项。
[3]500μs脉冲，占空比2%。
[4]本测试采用脉冲测试技术，使结温维持在与环境温度大致相同的水平。
[5]此参数仅供参考。
|
