ACM8815是一款集成MOSFET，高效、高性能具有数字输入的单声道D类音频放大器。外围应用电路只需要很少的无源元件，能在4.5V至38V的PVDD和AVCC电源、3.3V或1.8V的DVDD电源下工作。ACM8815集成了11mΩRdson-MOSFEET，驱动到4Ω可以在10%THD+N内输出1×200W的功率，而不需要散热器。

ACM8815采用了一种新颖的PWM调制架构，在启动阶段调整PWM占空比，以避免启动异常。扩频技术提供较低的EMI辐射。

ACM8815内置的先进音效调谐功能提供了一种高度集成的解决方案。它允许以高度独立的操作打开/关闭每个模块。前后BQ可编程特定频段信号动态增强，。此外，ACME专利的3+1频段DRC具有峰值和RMS检测功能，可实现灵活平坦的多频段控制。

ACM8815 集成ClassH控制功能，为提高电池供电系统的效率和降低功耗提供了一种新方案。采用QFN-48(8.0mm×8.0mm)封装。

特性

灵活的电压配置

-PVDD: 4.5V至38V

-AVCC:4.5至38V（建议12V）

-DVDD和I/O: 3.3V或1.8V

Ÿ集成11mΩRdsonMOSFET

卓越的效率和热性能，

-36V/4Ω/2000W时效率>96%

-无需散热器

Ÿ输出功率

-1×160W，4Ω，36V，THD+N<1%

-1×200W，4Ω，36V，THD+N<10%

-1×150W，3Ω，32V，THD+N<1%

-1×190W，3Ω，32V，THD+N<10%

Ÿ出色的音频性能

-1W、1kHz、PVDD=36V时THD+N≤0.02%

-108 dB A加权信噪比（SNR）

-空闲切换A加权噪声≤100μVrms

-10mA低静态电流

Ÿ可配置的数字音频接口

-I2S、左对齐、右对齐、TDM音频格式

-32kHz至192kHz的输入采样率

Ÿ直流负载诊断

高级音效果调节

-灵活的数字和模拟增益调节

-直流阻断高通滤波器

-L/R输入混合器

-1×15个前置BQ和1×5个后置BQ，支持增强的音频调谐

-3+1频带峰值和RMS动态范围控制（DRC）

-动态范围提升

-内置电平计

保护机制

-通过GPIO和I2C寄存器报告故障状态

-过电流和直流保护

-基于外部NTC和内部温度传感器的超温保护

-欠压和过压保护

-时钟错误保护

应用

Ÿ家庭影院，Soundbar，HTiB(盒装家庭影院)；后装汽车音响系统；有源音响；监听音箱；船用音频放大器等。

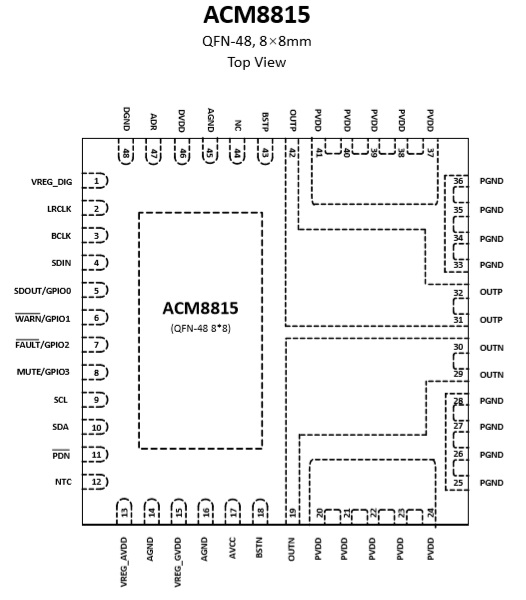

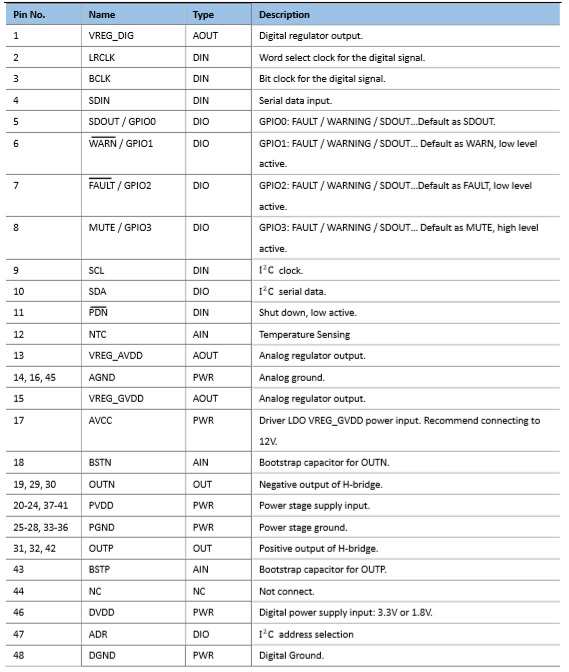

管脚排列及定义

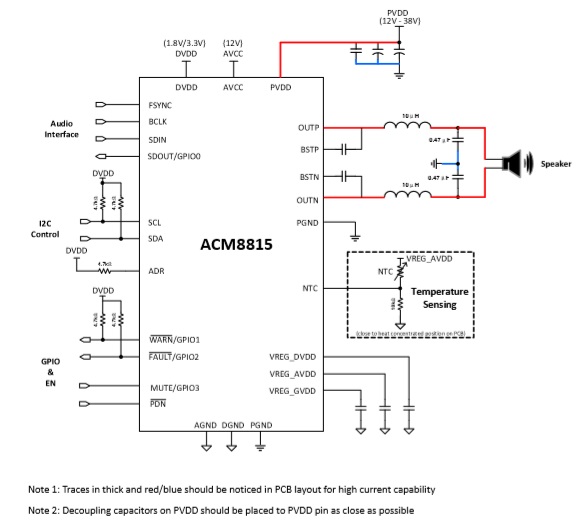

应用原理图
