 当前位置:首页->产品展示 ->电源管理IC->HX4004A/HX4004/CS3301(电荷泵DC/DC转换电路IC)
产品名称: HX4004A/HX4004/CS3301(电荷泵DC/DC转换电路IC)
封装形式: SOT23-6
兼容型号: HX4004A/HX4004/LP3120
产品功能: 电荷泵DC/DC转换电路IC
资料下载: CSC3301.doc
在线销售: 点击这里给我发消息

    详细介绍

概述与特点

CS3301是一个具备低噪声、恒定开关频率(400KHz)的电容式电压倍增器。输入2.54.5V,产生恒定的5V输出电压,最大输出电流能达到250mA。较少的外部器件(仅有一只自举电容和VIN以及VOUT上的2只旁路电容)使得CS3301很适合应用于电池供电的小型设备。管教完全兼容HX4004A/HX4004/LP3120

本电路采用新的电荷泵架构,保证零负载情况下工作在恒定的开关频率,并同时减少输入和输出纹波。该电路具有热保护功能,能承受从VOUTGND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率,可以使用小型的陶瓷电容。低电流待机电流,小于1uA

典型特性

l         固定输出电压5V(±4%

l         输入范围:2.5V5.0V

l         输出电流:最大250mA

l         低噪声恒定频率工作

l         自动软启动降低浪涌电流

l         待机电流小于1uA

l         短路保护

l         无电感器件

l         采用6SOT23封装

应用举例

l         白光LED背光源

l         锂离子电池备份电源

l         3V5V转换

l         智能卡阅读器

l         PCMCIA本地5V电源



典型应用原理图

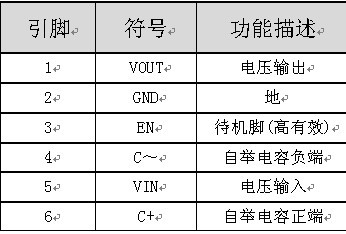

引出端功能
