概述
TP5100是一款开关降压型双节8.4V/单节4.2V锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。TP5100具有5V-18V宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5100采用频率400kHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。TP5100内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。

特性
■ 双/单节8.4V/4.2V锂电池充电
■ 内置功率MOSFET,开关型工作模式，
器件发热少，外围简单
■ 可编程充电电流，0.1A--2A
■ 可编程预充电电流，10%--100%
■ 无需外接防倒灌肖特基二极管
■ 宽工作电压，最大达到18V
■ 红绿LED充电状态指示
■ 芯片温度保护，过流保护，欠压保护
■ 电池温度保护、电池反接停机、短路保护
■ 开关频率400KHz，可用电感4.7uH-22uH
■ PWR_ON-电源、电池供电切换控制
■ 小于1％的充电电压控制精度
■ 涓流、恒流、恒压三段充电，保护电池
■ 采用QFN16 4mm*4mm 超小型封装

绝对最大额定值
■ 静态输入电源电压（VIN）：20V
■ BAT：-8.4V～20V
■ BAT 短路持续时间：连续
■ 最大结温：120℃
■ 工作环境温度范围：-40℃～85℃
■ 贮存温度范围：-65℃～125℃
■ 引脚温度（焊接时间 10 秒）：260℃
应用
■ 便携式设备、各种充电器
■ 智能手机、PDA、移动蜂窝电话
■ MP4、MP5 播放器、平板电脑
■ 航模
■ 电动工具
■ 对讲机

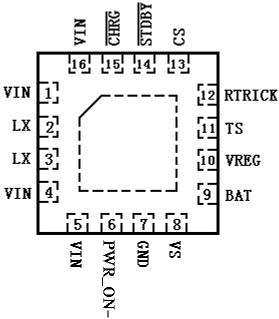

引脚功能

典型应用

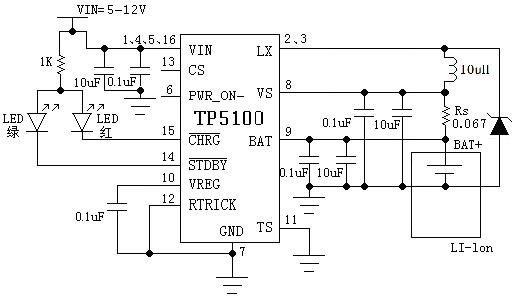

图 1 TP5100 为 8.4V 双节锂离子电池 1.5A 充电（150MA 预充）应用示意图

图 2 TP5100 为 4.2V 单节锂离子电池 1.5A 充电（150MA 预充）应用示意图

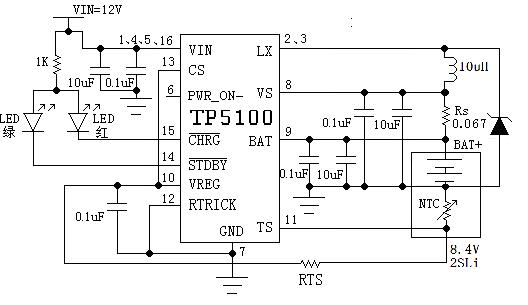

图 3 TP5100 为 8.4V 锂离子电池无电池温度保护 1.5A 充电应用示意图

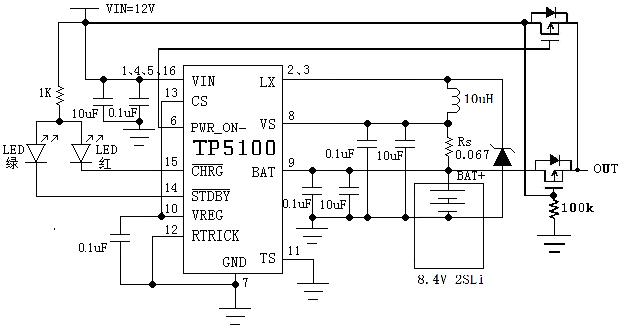

图 4 TP5100 为 4.2V 锂离子电池无电池温度保护恒流 1.5A 充电应用示意图（CS、PWR_ON- 引脚悬空）

TP5100 使用注意事项
1. 电路中电容都应尽量靠近芯片。
2. VS端VIN端与BAT端使用0.1uF并上10u电解电容、X5R或X7R级别陶瓷电容。
3. 电感请选用电流能力足够的功率电感。
4. 肖特基二极管选用导通压降小电流能力大于等于2A的肖特基二极管。
5. 对于VIN及LX通过电流回路的走线应比普通信号线更宽。
6. 注意各电容接地线节点位置，应尽量使接地点集中，良好接地。
7. 使用芯片在大电流工作中，应考虑芯片底部散热片与PCB的良好连接，保证散热良好。
