说明

YX2565是一款宽输入电压、开关模式降压-升压控制器，专为Li-Lon、锂聚合物或LiFePO4电池充电而设计，具有双向功率流。
它支持高达65V的宽输入和输出电压范围，可在降压、升压和降压-升压模式之间无缝转换。此外，它还支持双向工作。YX2565集成了具有欠压锁定 （UVLO）保护的高压侧和低压侧栅极驱动器。 它提供可编程的电感器峰值电流限制和输入/输出 电流限制功能，以及通过ISMON1和ISMON2进行实时输出电流监控。CC/CV（恒流/恒压）调节功能使其适用于电池充电系统。此外，YX2565 还包括一个外部可编程电池充电定时配置。
YX2565具有50 kHz至2MHz的超宽开关频率范围，并集成了频率扩频（FSS）功能，可增强EMI优化。它包括一个可选的外部时钟同步功能， 以支持多器件配置中的并行作。此外，该器件还提供外部补偿功能和可编程软启动功能，有助于 减少启动期间的浪涌电流。
YX2565采用5mm×5mm、40引脚QFN封装。

特性

• 支持Buck-Boost充电拓扑

• 支持涓流充电、恒流（CC）/恒压（CV）和充电终止

• 输入端集成DPM

• 宽输入电压范围：3.5V至65V

• 宽输出电压范围：0V至65V

• 支持超级电容器充电

• CC模式支持从0V充电

• 支持1至14S串联电池配置

• 调节回路：CC1、CC2、FB1、FB2

• 带 Charge_OK 指示器的 CC/CV 调节

• 6V 栅极驱动电压

• 外部时钟同步

• 集成可编程定时器功能

• 频率扩频（FSS）功能

• 通过ISMON1和ISMON2进行输入/输出电流 感应

• 支持双向操作

• 高达98%的电源效率

• 超宽开关频率范围：50KHz 至 2MHz

• 栅极驱动器：0.5Ω 下拉，1Ω 上拉

• 40引脚QFN封装(5mm×5mm)

应用

汽车信息娱乐系统、 USB-PD EPR （扩展功率范围）、 便携式发电站；1-14节锂电池、磷酸铁锂电池组充电应用等。

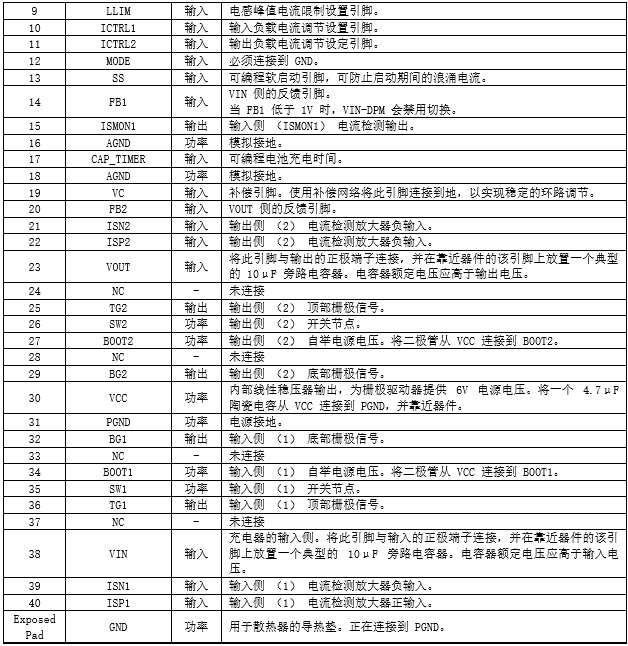

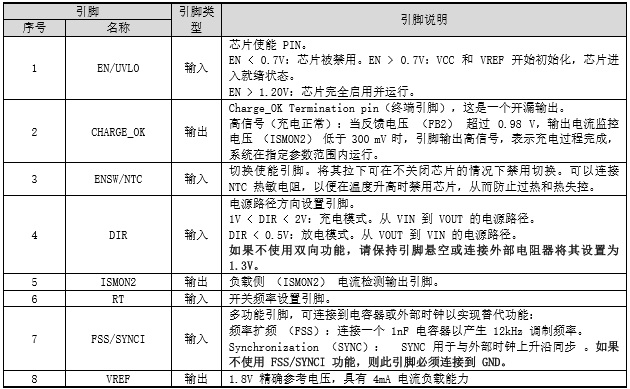

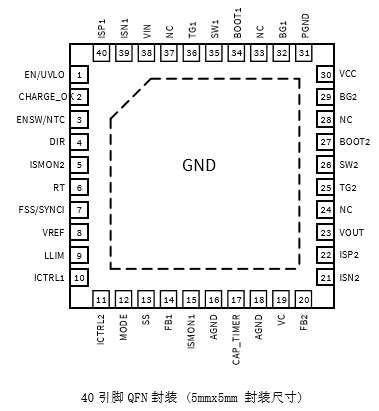

引脚配置和功能

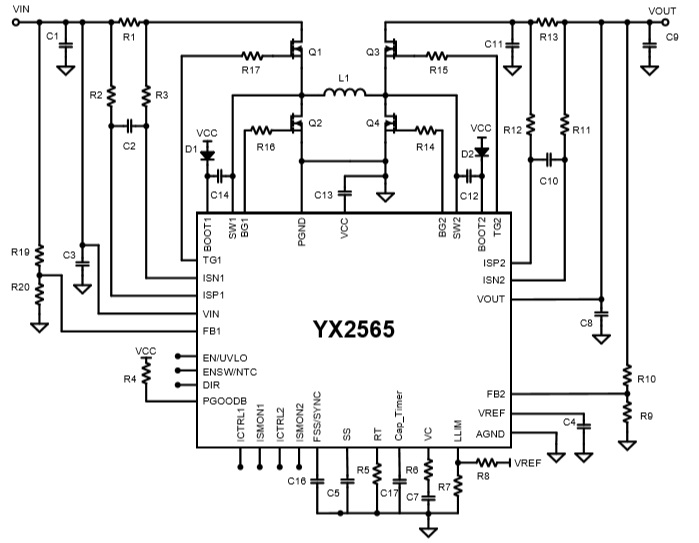

典型应用图
