概述

CS5622D是一款宽输入电压，支持锂离子、锂聚合物、磷酸铁锂的双向开关模式同步4关、升降压充放电控制器。无论输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理，包括涓流、恒流、恒压阶段和充电状态指示。当系统需要从电池组放电时，CS5622D能够反向输出所需电压，可输出低于、高于或者等于电池组的电压值。

CS5622D拥有超宽范围的输入输出电压。它可支持从4.2V-55V的应用范围，满足客户从1-12节锂电池的不同需求。CS5622D采用7V驱动器电压，充分利用外置功率管以达到较高的转换效率。

CS5622D可以通过外部电阻调节开关频率，电池电压设置值以及输入输出限流值，最大限度地在满足不同应用需求的同时简化外围设计。

CS5622D支持双向输出。通过DIR管脚即可控制工作方向。它同时支持包括输入限流、输出限流、输出过压保护、短路保护以及过温保护等一系列保护功能，以确保系统能适应各种异常情况。

CS5622D支持I2C接口来控制充放电过程的各个细节参数，电池节数及电池规格。除了I2C主机控制之外，无需任何软件干预，整个充放电完整周期，可由外围硬件参数直接独立控制。

CS5622D内置10位模数转换器（ADC）,用于实时监测输入电流、充电电流以及输入电压、电池电压。

采用QFN-32封装。

描述

双向升降压工作，反向放电输出电压范围：3V-55V

宽输入电压范围：3.8V-55V

宽电池工作电压范围：高至55V，支持多种电池类型：1-12节串联锂离子/1-14节串联磷酸铁锂电池

开关频率可选（200KHz、400KHz、600KHz)

太阳能板最大功率点跟踪MPPT功能

充电电压调节精度±1%

输入欠压保护、电池过压/短路保护

可调节输入输出电流限流

充电超时保护功能、过温保护

充电器工作状态双路指示灯

NTC功能（I2C可开启JEITA1/JEITA2充电规格）

支持I2C控制

集成10位ADC，用于输入输出的电压、电流监测

应用

太阳能充电器、智能USB插座、USB HUB、USB PD；无绳吸尘器、扫地机器人；移动电源、便携式电源站；无绳电动工具、园艺工具、割草机器人；

电动滑板车、电动自行车、车载充电器等。

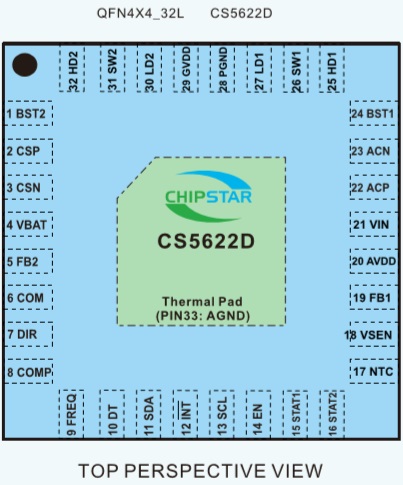

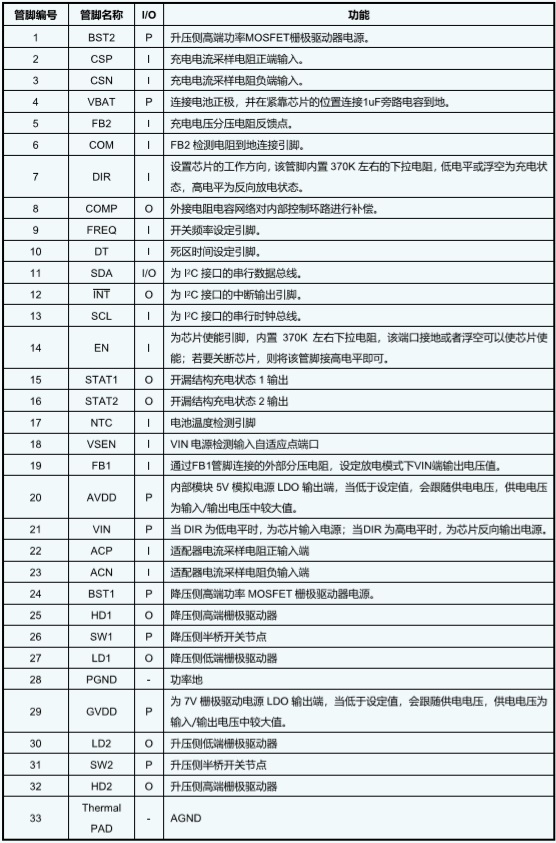

管脚排列及定义

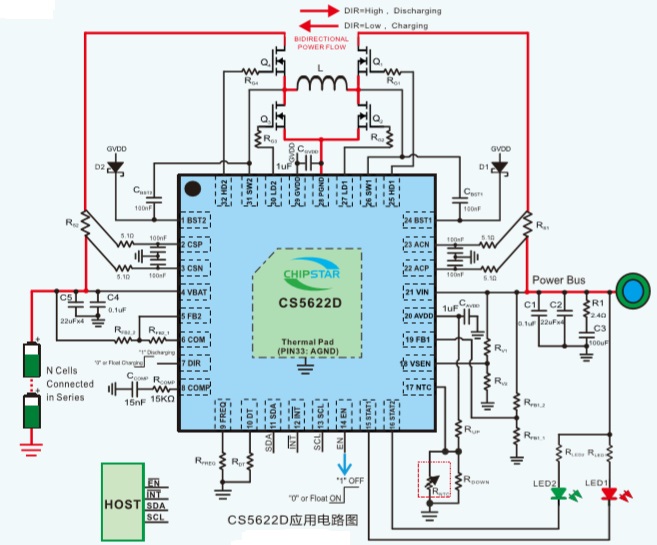

典型应用图
