概要

CS83722E是一款适用于内置BOOST升压模块带防破音功能的R类单声道音频功率放大器。可以为2Ω的负载提供最高17W的恒定功率;AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,CS83722E在单节锂电池的供电电压范围内提供了极致的功率输出，使得CS83722E成为便携式音箱设备特别是扩音器产品的最优选择。

CS83722E的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块 ,以及CS83722E采用专有的AERC(Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线 ，在FCC的标准下具有超过20dB的裕量,另外CS83722E内置了过流保护,短路保护和过热 保护,有效的保护芯片在异常的工作条件下不被损坏。

CS83722E提供了纤小的的ESOP10L封装形式供客户选择  ,其额定的工作温度范围为 -40℃至85℃。

描述

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

PO   at  10% THD+N, VIN = 3.7V

RL = 3Ω   17W(D MODE NCN OFF）

PO   at  1% THD+N, VIN = 3.7V

RL = 4Ω+22µH Ω    11W(D MODE NCN OFF）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

SD管脚即可一线脉宽控制模式，也可分压电阻控制

内置50倍固定增益，BOOST升压到10V

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

最高82%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间 (100ms)

静态电流   (8mA)

低关断电流 (10µA)

过流保护，短路保护和过热保护

应用

便携式蓝牙音箱、拉杆音箱等。

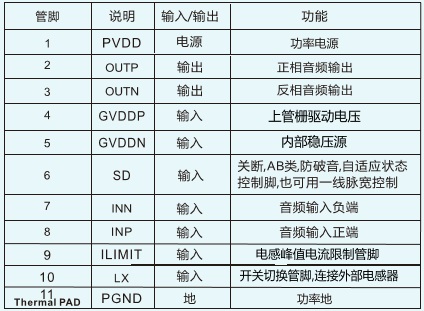

引脚排列及定义

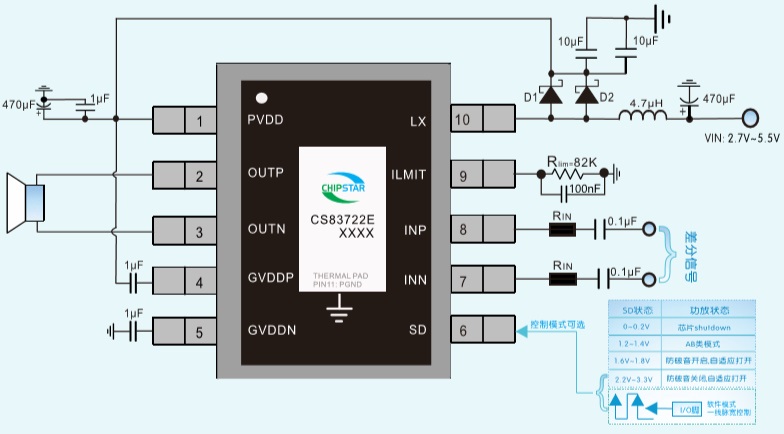

应用原理图
